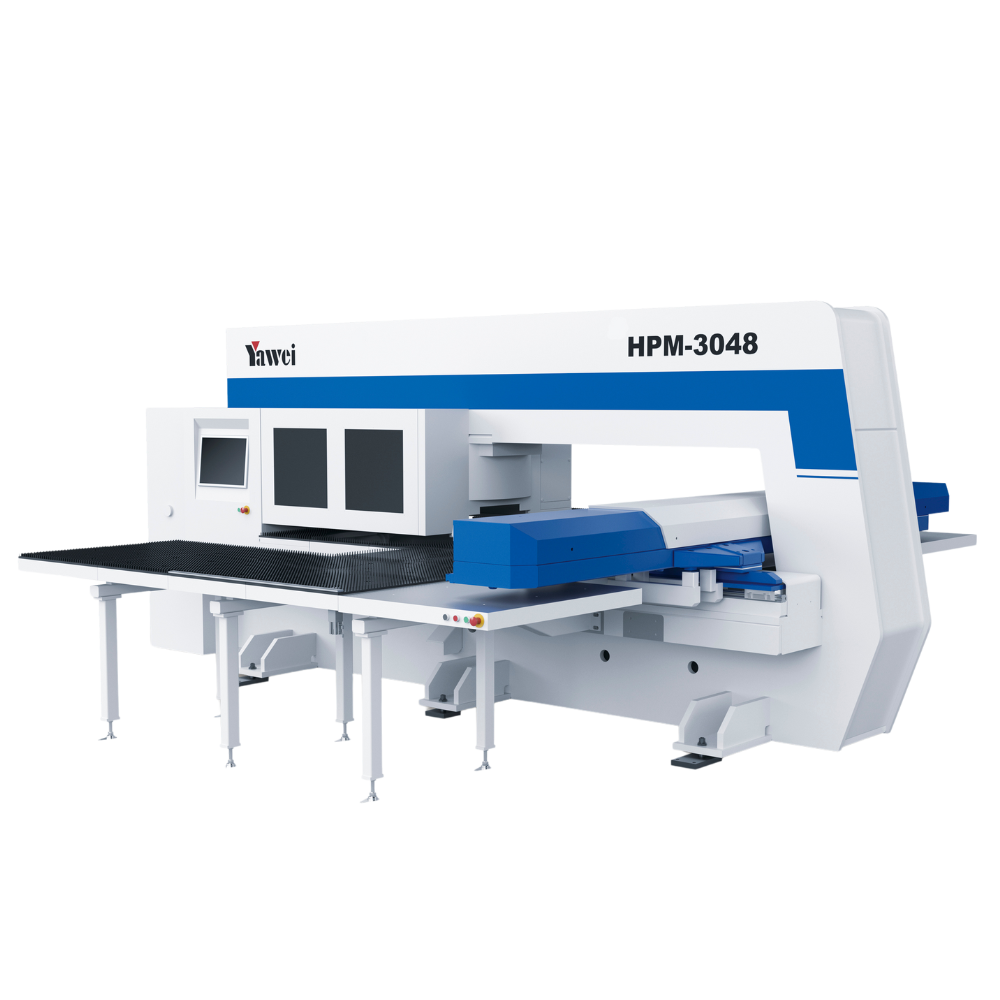

ماكينة تثقيب HPM عالية الأداء

الشركة المصنّعة: YAWEI

الفئة: بنش ماكنات CNC

ماكينة تثقيب توريت CNC فئة HPM عالية الأداء، مجهزة بهيكل O للأعمال الشاقة وتوريت عالي الدقة. مناسبة للتثقيب عالي السرعة والدقيق للألواح المعدنية الكبيرة.

المواصفات الفنية

• القوة الإسمية: 294 كيلو نيوتن
• القوة الإسمية: 294 كيلو نيوتن
• أقصى حجم لوح المعالجة (بما في ذلك إعادة تموضع واحدة): 1250×5000 ملم
• أقصى حجم لوح المعالجة (بما في ذلك إعادة تموضع واحدة): 1250×5000 ملم
• أقصى سمك لوح (فولاذ كربوني): 6.35 ملم
• أقصى سمك لوح (فولاذ كربوني): 6.35 ملم
• أقصى سمك لوح المعالجة (فولاذ مقاوم للصدأ): 4 ملم
• أقصى سمك لوح المعالجة (فولاذ مقاوم للصدأ): 4 ملم
• أقصى قطر ثقب واحد: Φ88.9 ملم
• أقصى قطر ثقب واحد: Φ88.9 ملم
• عدد مواضع القوالب القياسية: 56
• عدد مواضع القوالب القياسية: 56
• دقة التثقيب: ±0.1 ملم
• دقة التثقيب: ±0.1 ملم
• تردد التثقيب: 2500 ضربة/دقيقة
• تردد التثقيب: 2500 ضربة/دقيقة
• أقصى تردد تثقيب (خطوة 1 ملم شوط 6 ملم): 900 ضربة/دقيقة
• أقصى تردد تثقيب (خطوة 1 ملم شوط 6 ملم): 900 ضربة/دقيقة
• أقصى تردد تثقيب (خطوة 25.4 ملم شوط 6 ملم): 450 ضربة/دقيقة
• أقصى تردد تثقيب (خطوة 25.4 ملم شوط 6 ملم): 450 ضربة/دقيقة
• أقصى سرعة انتقال اللوح: 102 م/دقيقة
• أقصى سرعة انتقال اللوح: 102 م/دقيقة
• سرعة القرص الدوار: 30 دورة/دقيقة
• سرعة القرص الدوار: 30 دورة/دقيقة
• عدد محاور التحكم: 7 (X، Y1، Y2، T1، T2، C، Z)
• عدد محاور التحكم: 7 (X، Y1، Y2، T1، T2، C، Z)
• مصدر الهواء: 0.6 ميجا باسكال
• مصدر الهواء: 0.6 ميجا باسكال
• الأبعاد الكلية (الطول): 5610 ملم
• الأبعاد الكلية (الطول): 6280 ملم
• الأبعاد الكلية (العرض): 5000 ملم
• الأبعاد الكلية (العرض): 5000 ملم
• الأبعاد الكلية (الارتفاع): 2300 ملم
• الأبعاد الكلية (الارتفاع): 2300 ملم
• الوزن: 17500 كجم
• الوزن: 19000 كجم
