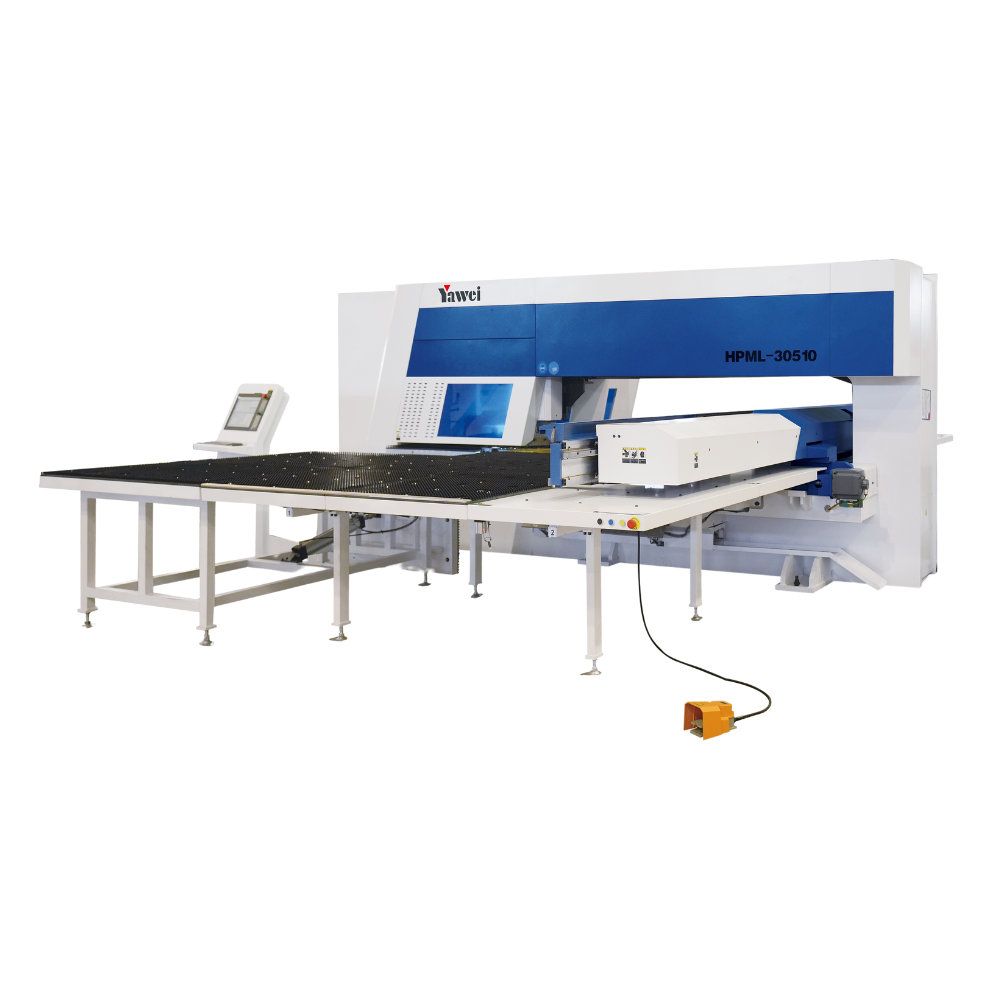

ماكينة ثقب وقص ليزر مدمجة CNC فئة HPML

الشركة المصنّعة: YAWEI

الفئة: بنش ماكنات CNC

ماكينة ثقب وقص ليزر مدمجة CNC فئة HPML، تجمع بين التثقيب عالي السرعة وقص الليزر الدقيق في منصة واحدة. تقلل من مناولة المواد وترفع كفاءة المعالجة للأجزاء المعقدة.

المواصفات الفنية

• طريقة العمل: ختم سيرفو / قص ليزر
• قدرة التثقيب: 294(30) كيلو نيوتن (طن)
• طاقة الليزر: 2 كيلو واط
• نطاق تموضع التثقيب (مرة واحدة): 1600×3000 ملم
• نطاق تموضع الليزر (مرة واحدة): 1500×2500 ملم
• أقصى حجم قطعة العمل (مرة واحدة): 1250×4000 ملم
• أقصى سمك اللوح: 6.35 ملم (كرة فولاذية) / 3 ملم (طاولة فرشاة)
• أقصى قطر التثقيب: Φ88.9 ملم
• تردد التثقيب: 2000 ضربة/دقيقة (أقصى)
• تردد خطوة 1 ملم / شوط 6 ملم: 700 ضربة/دقيقة
• تردد خطوة 25.4 ملم / شوط 6 ملم: 400 ضربة/دقيقة
• دقة المعالجة المستقلة: ±0.1 ملم
• دقة المعالجة المتصلة: ±0.15 ملم
• سرعة القرص الدوار: 30 دورة/دقيقة
• محطات البرج: 38 (2B) قطعة
• نظام التحكم الرقمي: سيمنز 840D sl
• عدد محاور التحكم: 8 (X، Y1، Y2، T، C، Z، Z2، Z3)
• شكل القرص الدوار والقالب: برج سميك، قالب طويل
• أقصى سرعة تحرك اللوح: 102 م/دقيقة
• الأبعاد الكلية (ط×ع×ا): 8000×8000×2300 ملم
• وزن الماكينة: 20000 كجم
